Membuat gambar Perpektif dari gambar 3d - Autocad Tips

Postingan kali ini, bicara mengenai autocad.
biasanya, ketika kita menggambar suatu produk,. butuh gambar perspektif.
ada beberapa orang yang akan menggambar secara manual, dan tentu saja tidak akan cocok perbandingan ukurannya.

Untuk saya pribadi, membuat gambar 3d dari tampak depan, itu jauh lebih mudah, akan tetapi, ketika mau di campur menjadi satu gambar dengan gambar lain, dan ingin di edit di PC yang autocadnya tidak bisa membaca file 3d (misal auticad LT), ini akan menjadi problem.

Case kali ini, ada produk U-Gutter yang saya sudah buat versi gambar 3d, dan ingin saya jadikan 2d seperti gambar prerspektif.

Caranya mudah,.
1. atur penampakan dari gamabr 3d tersebut, di rotasi dengan menu orbit, sampai posisi yang di inginkan.
Misal :

2. Ketik FLATSHOT di area commands dan enter, maka akan muncul windows baru seperti ini :

3. Klik CREATE, kemudian tentukan titik basepoint. Setelah itu, klik enter sampai selesai

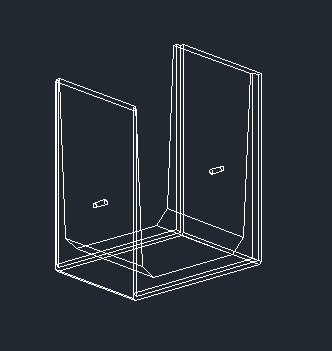

4. Akan muncul gambar baru, gambar 2d bentuk dari tampak gambar 3d tadi.
Seperti ini :

5. Gambar tersebut terkesan seperti kacau, tinggal anda trim, mana yang mau di hilangkan, sehingga menjadi gambar perspektif yang di inginkan. Jangan lupa untuk di explode dulu, karena gambar masih dalam bentuk block.
Seperti ini :

Selamat mencoba
